さーて、いつもの
周波数変調電波送信機で音楽でも聞きますかニャ♪
(もう7年も使ってるんですニャ~)


 し~ん・・・・

ぽちっ・・・・ ぽちぽちっ・・・・


し~ん・・・・


 かっ!飼い主ぃ!こわれましたニャ!壊れましたニャ!こわれましたニャ!壊れましたニャ!こわれましたニャ!壊れましたニャ!こわれましたニャ!壊れましたニャ!こわれましたニャ!壊れましたニャ!こわれましたニャ!壊れましたニャ!こわれましたニャ!壊れましたニャ!こわれましたニャ!壊れましたニャ!こわれましたニャ!周波数変調電波送信機が壊れましたニャ~~っ!


 分解してみた

まったく!また妖精さんが何かしたんぢゃないの?


 飼い主ぃ!USBコネクタが、ハンダ割れてベッコリ外れてますニャ~~~っ!!

ダッシュボードにしまうとき、USBメモリ挿したまま、おもいっくそ挟んだな!



こ、これは・・・また降臨しちゃったんですかニャ?




PR
おいらは獅子でやりたいんですけどニャ~あ・・・




助けて!大豆たっぷりの節分パンがまったく売れないの!!

どうしてこう節分になると、パン屋と寿司屋はハッスルするんでしょうかニャ♪




飼い主2:「なぜにネコパン?鬼パンぢゃねーのか?!



飼い主2:「さらに、ねずみパン?(実は羊パン) 」



こりはまたかっちょええですのニャ

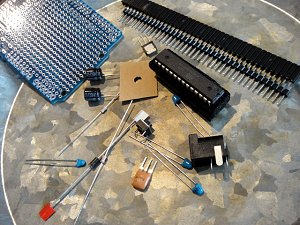

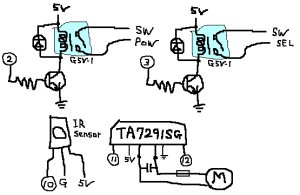

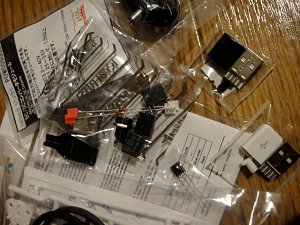

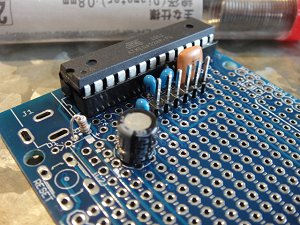

マイコン ATMEGA328P Universalno
リモコン受信 赤外線受光素子 IRM-3638N3
スイッチON/OFF接点 信号用マイクロリレー G5V-1

リレー駆動スイッチング 天下の 2SC1815・・・がないので 2SC1740
モーター制御 DCモータ用フルブリッジドライバ TA7291SG
保護素子 ポリスイッチ RUEF090



うっしゃ~~~~っ!できたー!ばっちりバチ之助だ~~~~っ!!
ですのニャ~~~~っ!!
(←なにもしていない)

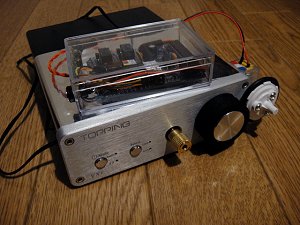

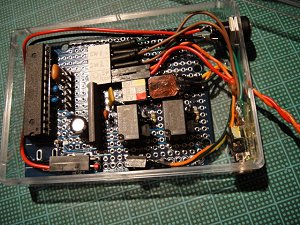

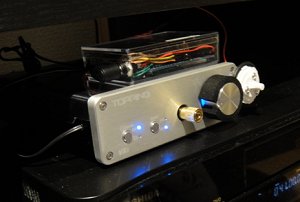

ケースに入れると、まあまあの見た目になりましたニャ



まあこんな感じですかニャ♪








わずか1mぐらい先のものをリモコン化して、どんだけズボラなの?!
テクノロジーの無駄遣いで生姜!さっさと風呂入って寝ろ!

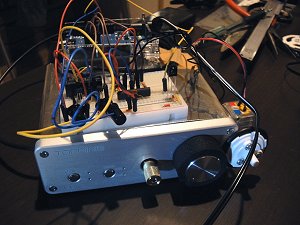

意外とそれらしくくっつきましたですのニャ!!

 フフーフ!

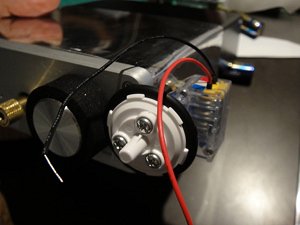

ボリュームつまみを外からモーターで強引に回す!
漢らしい"物理的"ソリューションだ!

ボリュームの周囲にわざわざ滑り止めのスポンジゴムを貼ってだなあ、
トルク強化のために小径ホイールにしたりして結構苦労しているのだ!


で、コントローラーはどうすんですかニャ?
こんニャん本当にリモコン化できるんですかニャ?


Dannachon.jpg<-超軽量バージョン(笑)
もちろんいつものゆにばーさるのにお世話になるし!
赤外線リモコンの理屈はわかってるし!


受信側は赤外線センサーでいいとしても、ちっこいリモコン送信機なんてのは、
どうやって作るんですかニャ?電源ケーブルとかつけられニャいし。
これには、DIYの神様も降臨できませんニャ~♪


フフーフ! だれも「作る」なんて言ってませんが何か?
ポイー



こっ!こりは~~~っ!!

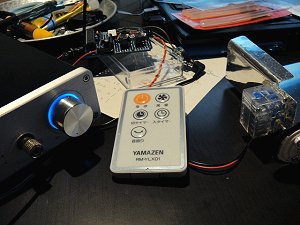

半年ほど前に新登場した 激涼 風神号 のリモコンぢゃないですかニャ~~~~っ!!


「風神号」とかあまりにもありがちな名前で生姜!もうちょっとひねりなさい!


フフーフ!軽くて小さいし!ちょうど5つボタンがあるし!
以前のソースコードでテストしてみたら、やっぱり普通のNECフォーマットだし!


ぴかっ♪ ぽちっ♪
NECフォーマット : Customer Code 0,1,1,0,0,0,0,0,1,1,0,0,0,1,0,1

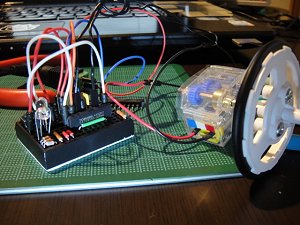

うっしゃ~~~~~っ!プロトタイピング!バッチリ動作!
ですのニャ~~~~っ!!(<-なにもしてない)





で、ボリューム調整はどうすんの?
ですかニャ~♪



またヘンな神が降臨してやがる!

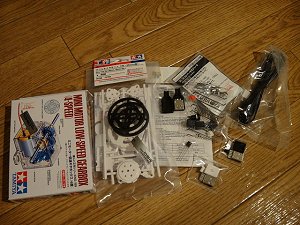

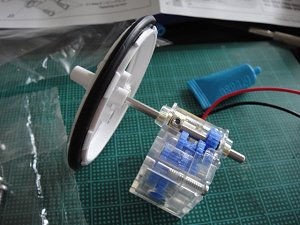

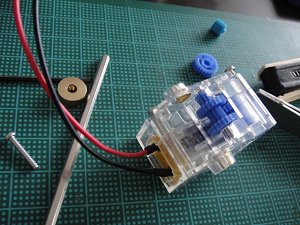

  TAMIYA 低速ギアボックス スリムタイヤセット


Universalno Rev.2 他いろいろ



まさに冬休みの宿題工作レベルですニャ♪ いったいこれがどうなるんですかニャ??
悪い予感しかしませんニャ~♪

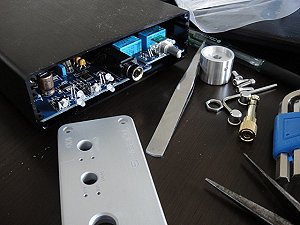

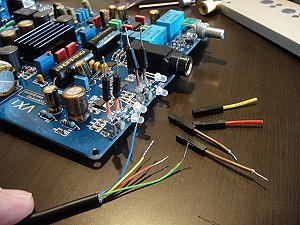

開けてみた


こういうときのスピードだけは速いんですニャ・・・



うっしゃ~!やっぱり電源ボタンと入力切り替えボタンは、
押しボタンスイッチの端子を短絡させるだけでOK!
超簡単!これならイケル!魔改造すたーと!

ちょっと!一番大事なのはボリューム調整で生姜!どうやって回すの?


Pupupupu.jpgまっ、飼い主がなんか考えますのニャ♪



 TOPPING VX1
♪ でんでんでんでんででんでん~ ♪ でんでんでんでんででんでん♪~
フフーフ!
やっぱりノーパソのしょっぼいスピーカーよりは、よっぽどいい音だわ~。
ゲスの極み乙女とか聞いちゃうかw

う~さみ~!
ちょっと!夜になったら、もうちっと
音量落としなさいよ!

このくっそ寒いのに、わざわざ1mも歩いて、
音量を調節しに行くんか!?酷すぎる!

Pupupupu.jpgリモコンが無いんだから、しょうがニャいですのニャ~

またDIYの神様がきちゃいましたかニャ・・・・


フフーフ!これは冬休みの宿題!
ボリュームつまみなんざ物理的に回せばいいんだろ?!
電源やセレクターなんざただの接点スイッチのはず!
これはいける!
